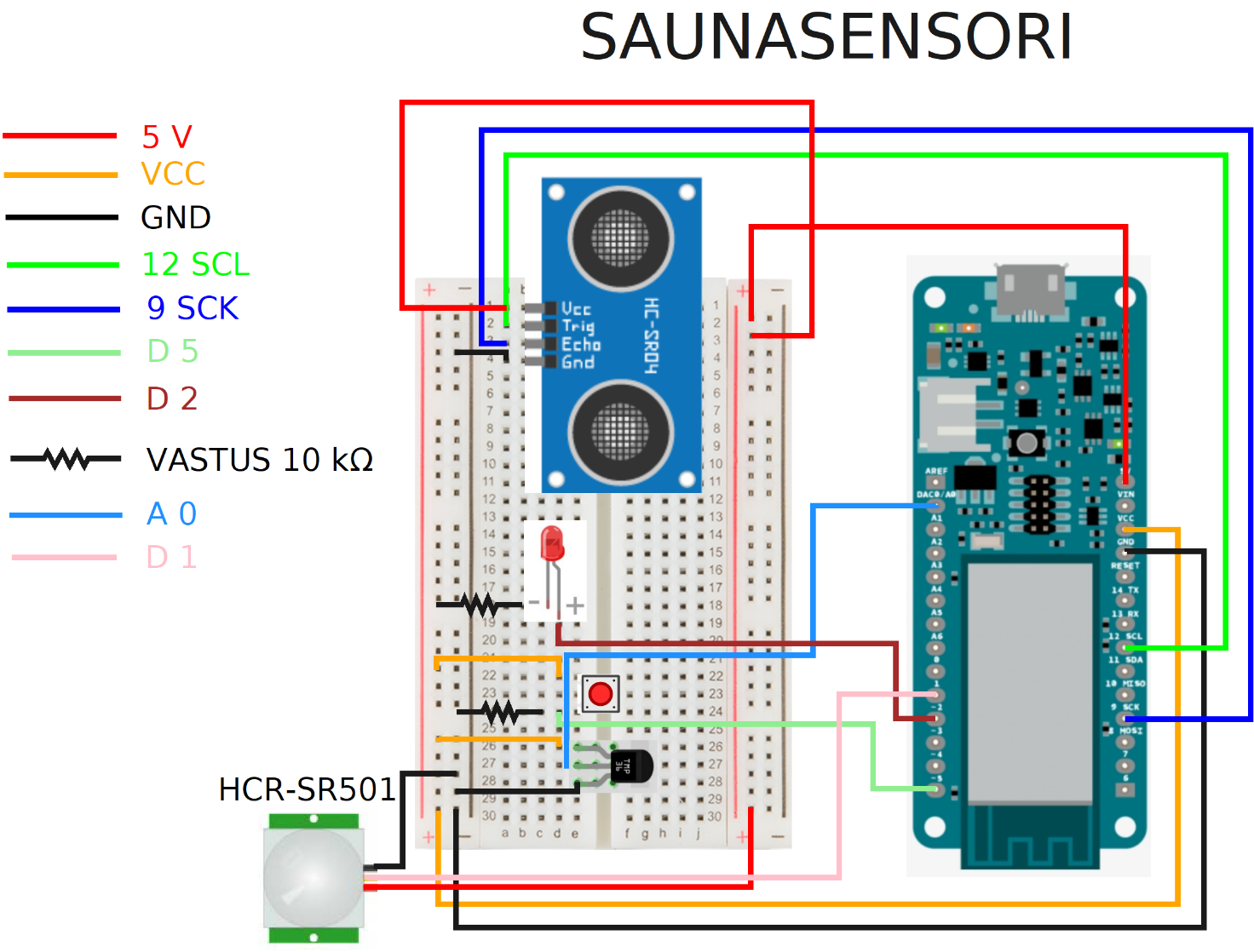

Kaavio






Tarvikkeet



  • Koekytkentäalusta
  • Arduino MKR1000 mikrokontrolleri
  • USB-kaapelilla 5 V tulovirta
  • 16 x hyppyjohto
  • 4 johto kaapeli (3 käytössä)
  • HC-SR04-ultraäänisensori
  • Painokytkin (nappi)
  • Punainen led
  • TMP36 lämpötilasensori
  • HC-SR501liiketunnistin
  • 2 x 10 kΩ vastus
  • 5 V virtalähde (USB:n kautta)



Kytkennät



Ultraäänisensorin pinnit 1 maa, 2 echo, 3 trig ja 4 VCC (virta 5V). Vastaavat pinnit Arduinossa 1 -> GND, 2 -> 12, 3 -> 8 ja 4 -> 5V

Ledin maa tuli Arduinon maasta, mutta välissä oli 10 kΩ vastus ja sen virta tuli Arduinon pinnistä 2

Painokytkimen (napin) maa tuli Arduinon maasta, mutta välissä oli 10 kΩ vastus ja sen virta tuli Arduinon pinnistä 5.

Lämpötilasensorin pinni 1 oli maa, pinni 2 oli lämpötilalukemapinni ja 3 oli virta. Vastaavat pinnit Arduinossa 1 -> GND, 2 -> A0, 3 -> VCC, eli MKR1000:ssa 3,3 V.

Liiketunnistimen pinni 1 oli maa, pinni 2 olitriggerpinni ja 3 oli virta. Vastaavat pinnit Arduinossa 1 -> GND, 2 -> 1, 3 -> 5 V

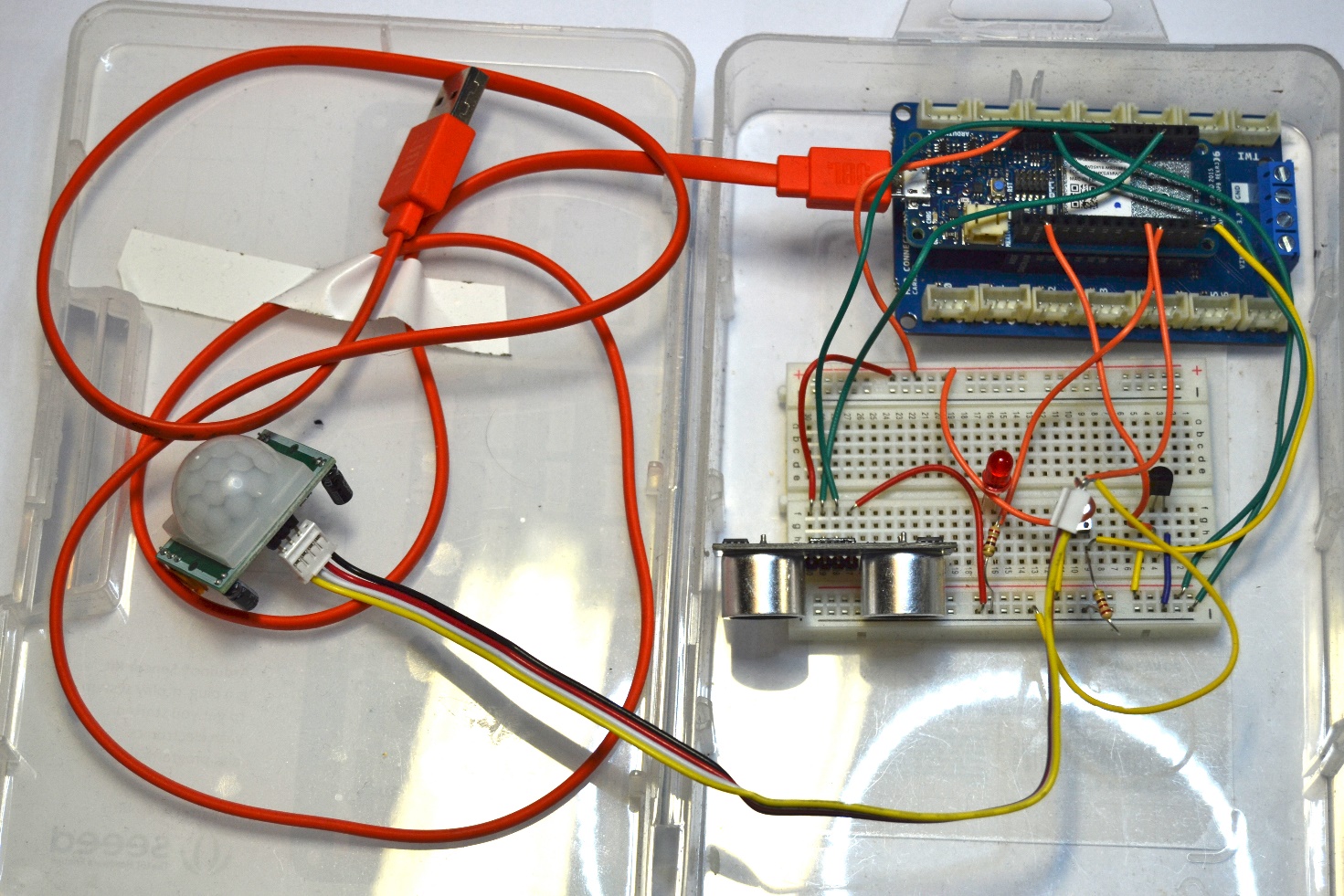

Kuva



imaged
