Sensoreiden kytkeminen koekytkentäalustalle

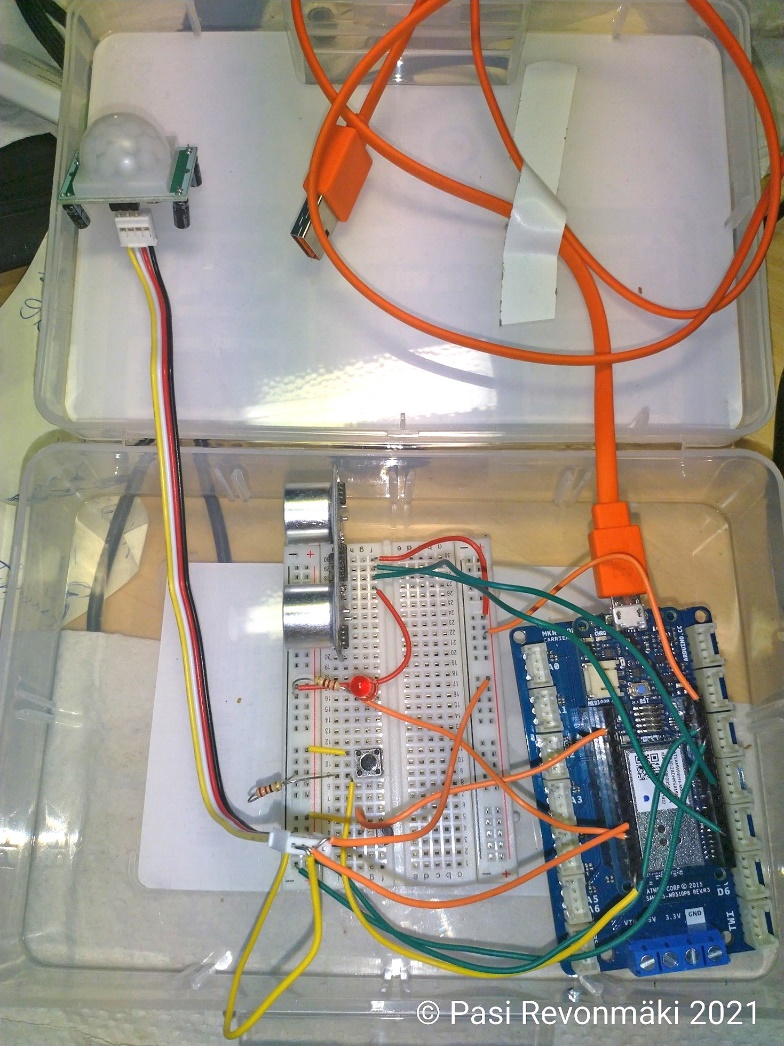

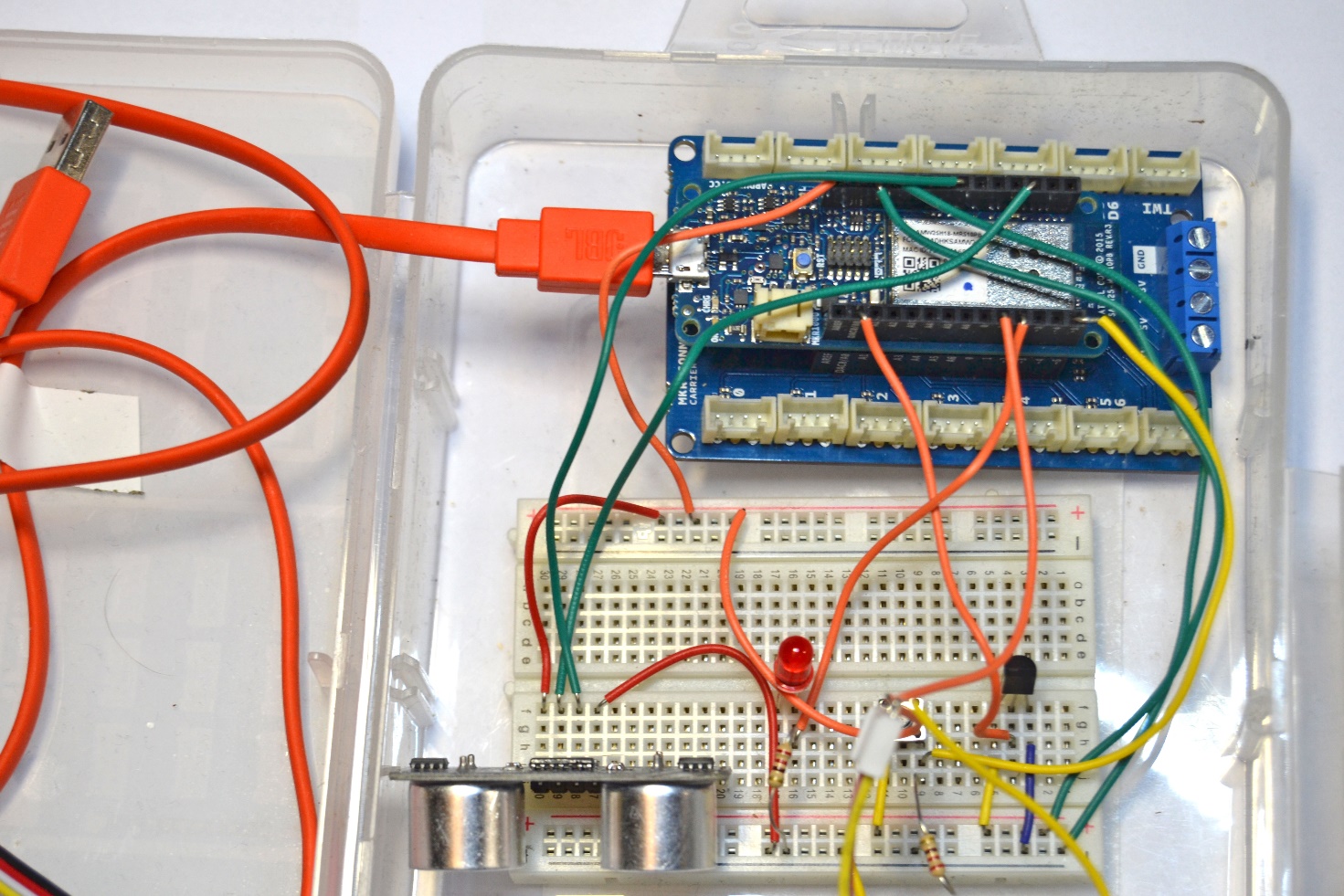

Tämän jälkeen kokeilimme useita kokoonpanoja ja lopullinen testaustilanteemme (kun hankimme lisäksi liiketunnistimen, eli PIRrin) näytti sitten tältä (Arduinon alla oleva laajennusosa on vain fyysistä vakauttamista varten):

Lämpötila-anturin TMP35 kytkentäkaavion ja koodia Arduino MKR1000:een löysimme täältä:

https://www.hackster.io/foxlab/temperature-monitoring-with-arduino-mkr1000-and-artik-cloud-84c351

Ultraäänisensorin HC-SR04:n kytkentäkaavion ja koodia Arduino MKR1000:een löysimme täältä:

https://create.arduino.cc/projecthub/jat/drs-oil-container-ebc7a7

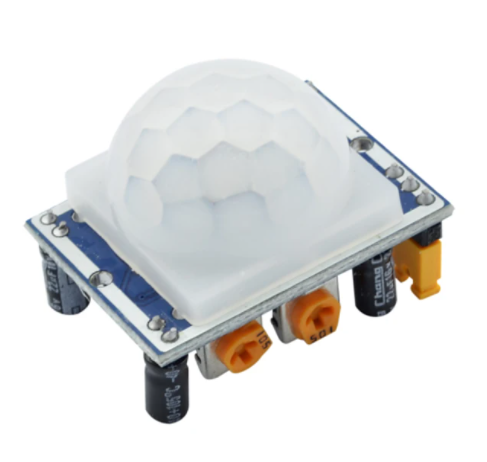

Perästä tilasimme vielä liiketunnistimeksi HC-SR501, siitä myöhemmin tarkemmin.

Meillä oli lopulta käytössä siis:

Koekytkentäalusta
Arduino MKR1000 mikrokontrolleri
USB-kaapelilla 5 V tulovirta
16 x hyppyjohto
4 johto kaapeli (3 käytössä)
HC-SR04-ultraäänisensori
Painokytkin (nappi)
Punainen led
TMP36 lämpötilasensori
HC-SR501liiketunnistin
2 x 10 kΩ vastus
5 V virtalähde (USB:n kautta)

Ultraäänisensorin pinnit 1 maa, 2 echo, 3 trig ja 4 VCC (virta 5V). Vastaavat pinnit Arduinossa 1 -> GND, 2 ->12, 3 -> 8 ja 4 -> 5V

Ledin maa tuli Arduinon maasta, mutta välissä oli 10 kΩ vastus ja sen virta tuli Arduinon pinnistä 2

Painokytkimen (napin) maa tuli Arduinon maasta, mutta välissä oli 10 kΩ vastus ja sen virta tuli Arduinon pinnistä 5.

Lämpötilasensorin pinni 1 oli maa, pinni 2 oli lämpötilalukemapinni ja 3 oli virta. Vastaavat pinnit Arduinossa 1 -> GND, 2 ->A0, 3 ->VCC, eli MKR1000:ssa 3,3 V.

Liiketunnistimen pinni 1 oli maa, pinni 2 oli triggerpinni ja 3 oli virta. Vastaavat pinnit Arduinossa 1 -> GND, 2 ->1, 3 ->5 V

Kaaviona näin:

Näitä hyödyntäen saimme kytkettyä kaikki Saunasensorin vaatimat sensorit kytkentäalustalle. Kytkennöillä ei ollut tässä muuta funktiota kuin todistaa että ratkaisu toimi ja koodi ajoi asiansa. Virtansa laite saa USB:n kautta ja käyttää verkkovirtamuuntajaa.
